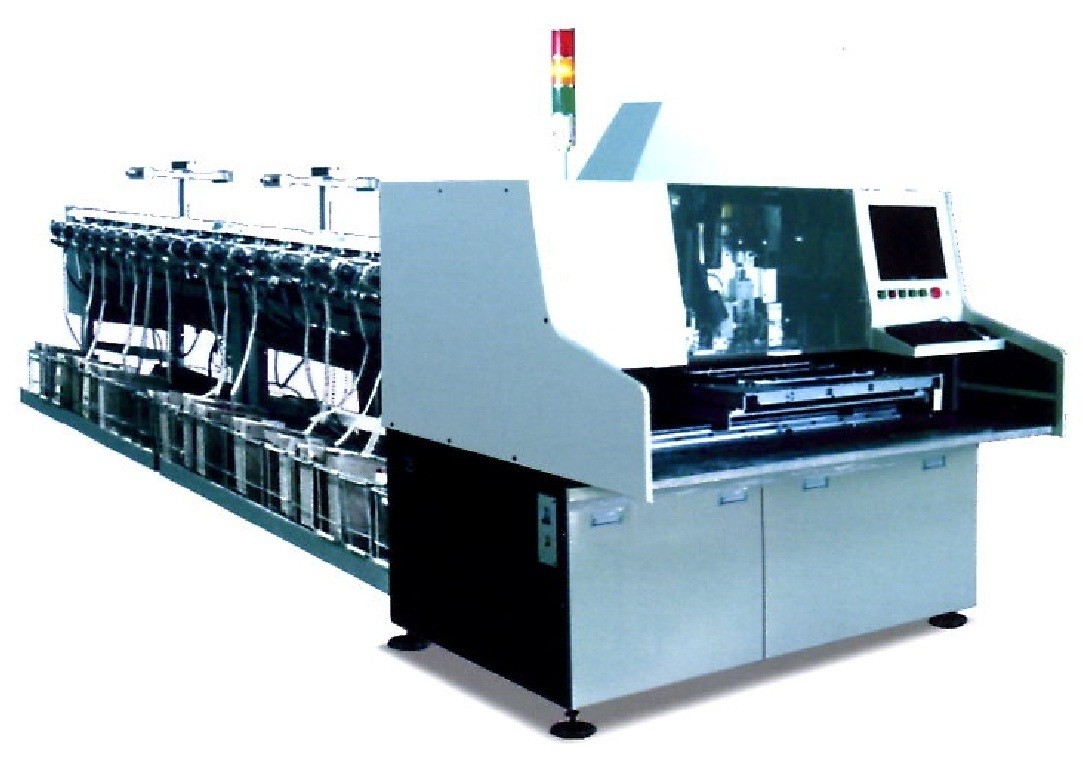

인쇄 회로 기판을 위한 고속 광선 자동 삽입 기계
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 하이 라이트: | pcb 집합을 위한 자동 삽입 기계,광선 삽입 기계 |
||
|---|---|---|---|
묘사:
모이는 전자 부품에 사용된 자동 삽입 기계는 축 삽입 기계, 광선 삽입 기계, 이중 인라인 포장 삽입 기계 및 윤곽 기계로, 분류될 수 있습니다. 유형의 각각에는 그것의 자신의 특별한 적당한 제품이 있습니다
축 삽입:
축 삽입기는 삽입의 순서에 있는 사슬에 부분을 삭감하는 분배 머리로 먹이는 권선에서 축 납을 첨가하는을 통하여 구멍 분대를 가지고 갑니다; 순서 사슬로부터 지도 길이와 삽입 경간을 위한 정확한 길이에 그 때 분대의 지도를 삭감하는 삽입 머리 밑에 분대를 가져오는 삽입 사슬로 옮기는; 지도를 90° 구부립니다; 그리고 분대가 널로 동안 커트 밑에 클린치 집합 지도하고 서로로 지도를 구부리는 삽입
광선 삽입:
광선 삽입기는 권선에서 분대를 삭감하고 삽입의 순서의 사슬에 차례로 두는 분배 머리로 먹이는 권선에서 광선 납을 첨가하는을 통하여 구멍 분대를 가지고 갑니다. 분대는 삽입 머리의 뒤에 구성요소 이동 집합에 주어지고 삽입 머리로 옮겨지고, 그 후에 널로 서로의 반대 편에 동안 커트와 굴곡 밑에 클린치 집합 지도 삽입됩니다.
이중 인라인 포장 삽입:
이중 인라인 (복각) 삽입기는 잡지로 적재되는 관에서 직접 회로를 가지고 갑니다. 셔틀 기계장치는 이동 집합으로 잡지 및 하락에서 그것 필요로 한 필요한 분대를 쑤십니다. 삽입 머리는 이동 집합에게서 분대를 쑤시고 널로 IC를 동안 커트 밑에 클린치 집합 삽입하고 소켓을 위해 내부 IC를 위해 외부 지도를 구부립니다.
윤곽:
권선에 부분을 삭감하고 연속 대 혼자서 순차기 기계로 이루어져 있기 위하여 사용되는 축 삽입기. 그 권선은 독립 축 삽입기로 그 때 분대를 삽입하기 위하여 넘어서 옮겨졌습니다. 이것은 1대의 기계에 전부 오늘 행해집니다.
명세:
BXJG-1001 순차기
|
삽입 비율 |
26000 pcs/h |
|
비율 비 실행 |
100 이하 ppm |
|
방향 |
평행선 |
|
분대 specs |
끈으로 엮인 축 지도 분대, 테이프 폭 52mm는, 거리 5.0mm의 몸 길이를 16mm 미만의 몸 직경 5.0mm 단지 지도합니다. |
|
분대 유형 |
축전기, 트랜지스터, 다이오드, 저항기는, 테이프에 의하여 포장된 전자 부품이어야 합니다 etc로 융합합니다. |
|
입력 역 |
60의 역 (추천), 선택 10-100의 역 |
|
기계 크기 (L×W×H) |
3900mm×1000mm×1400mm (40의 역) |
|
역 크기 |
550mm×600mm×900mm |
|
기계 무게 |
300kg (40의 역) |
|
전력 공급 |
220V, AC (단일 위상) 50/60HZ, 1.0KVA |
|
체계 보호 |
UPS는, 기계를 힘 없이 15 분을 달려 둡니다 |
|
작동 힘 |
(에너지 절약) 800W |
|
기압 |
0.6Mpa |
|
공기 소비 |
0.3m ³ /min |
|
상황 온도 |
5-25℃ |
|
기계 소음 |
40 dB |
|
없는 부분 발견자 |
두 배 광학적인 refire 발견자 |
|
드라이브 시스템 |
AC 자동 귀환 제어 장치, AC 모터 |
|
역 기세 |
기압 |
|
자료 입력 |
입력되는 USB 공용영역 (엑셀 체재) |
|
통제 시스템 |
영국 버전 공용영역 (WINDOWS 시스템 제어 플래트홈) LCD 감시자 |
특징: 시간 당 26000pcs의 속도로 프로그램에 따라 42mm 폭 테이프로 익지않는 분대의 자동적으로 순서 종류는 52mm 폭 테이프에서, 익지않는 분대 축 지도 축전기와 같은 트랜지스터, 다이오드, 저항기, etc로 융합합니다 포장됩니다. 연속 42mm 테이프는 축 삽입 기계를 먹이게 유효합니다. Windows 2000 운영 체계, 사용하기 쉬운 공용영역에 응용 소프트웨어 기초는, 당신에게 더 좋은 품질 및 고능률을 가져옵니다.
BXJG-3001 광선 삽입 기계
|
삽입 비율 |
18000 pcs/h |
|
비율 비 실행 |
300 이하 ppm |
|
방향 |
1° 증가에 있는 360° |
|
지도 경간 |
이중 경간 2.5mm/5.0mm |
|
PCB 크기 |
분 50mm×50mm; 최대 450mm×450mm |
|
PCB 간격 |
0.79mm-2.36mm |
|
분대 유형 |
축전기, 트랜지스터, 다이오드, LEDs, 동곳 저항기, 연결관, 재치 스위치, 신관, 등등. |
|
점퍼 와이어 (JW) |
독립적인 급식 장치, 필요 연속. 주석으로 도금되는 직경 0.5mm-0.7mm 구리 철사. |
|
클린치 길이 |
조정가능한 1.2-2.2mm |
|
클린치 정도 |
조정가능한 10-35° |
|
기계 크기 (L×W×H) |
1800mm×1600mm×2000mm |
|
기계 무게 |
750kg (40의 역) |
|
전력 공급 |
220V, AC (단일 위상) 50/60HZ, 2.0KVA |
|
체계 보호 |
UPS는, 기계를 힘 없이 15 분을 달려 둡니다 |
|
작동 힘 |
(에너지 절약) 1600W |
|
기압 |
0.6-0.8Mpa |
|
공기 소비 |
0.3m ³ /min |
|
상황 온도 |
5-25℃ |
|
기계 소음 |
65 dB |
|
자료 입력 |
입력되는 USB 공용영역 (엑셀 체재) |
|
통제 시스템 |
영국 버전 공용영역 (WINDOWS 시스템 제어 플래트홈) LCD 감시자 |
특징: 최신 실제적인 광선 삽입 기계, 서보 조종 장치 체계의 분리한 다수 세트는, 당신을 꾸준한 성과, 고밀도 및 더 완벽한 것 확신합니다. Windows 2000 운영 체계, 사용하기 쉬운 공용영역에 응용 소프트웨어 기초는, 당신에게 더 좋은 품질 및 고능률을 가져옵니다.
BXJG-4001 축 순차기/삽입 기계
|
삽입 비율 |
24000 pcs/h |
|
비율 비 실행 |
300 이하 ppm |
|
방향 |
평행한 0°, 90°, 180°, 270° |
|
구멍 경간 |
5.0mm-20.0mm (점퍼 와이어를 위해 5.0mm-30.0mm) |
|
분대 유형 |
축전기, 트랜지스터, 다이오드, 저항기, 신관, 등등. |
|
점퍼 와이어 (JW) |
철사의 지속적인 스풀에서 대량 점퍼 와이어 분배기 체계 과정 점퍼 와이어 |
|
클린치 길이 |
조정가능한 1.2-2.2mm |
|
기계 무게 |
1500kg |
|
전력 공급 |
220V, AC (단일 위상) 50/60HZ, 1.5KVA |
|
체계 보호 |
UPS는, 기계를 힘 없이 15 분을 달려 둡니다 |
|
작동 힘 |
(에너지 절약) 1600W |
|
기압 |
0.6-0.8Mpa |
|
공기 소비 |
0.3m ³ /min |
|
상황 온도 |
5-25℃ |
|
기계 소음 |
65 dB |
|
PCB 크기 |
분 50mm×50mm; 최대 450mm×450mm |
|
드라이브 시스템 |
AC 자동 귀환 제어 장치, AC 모터 |
|
역 기세 |
기압 |
|
자료 입력 |
입력되는 USB 공용영역 (엑셀 체재) |
|
통제 시스템 |
영국 버전 공용영역 (WINDOWS 시스템 제어 플래트홈) LCD 감시자 |
특징: 2세 축 순차기 및 축 삽입 기계로 이루어져 있으십시오. 사슬 콘베이어에 테이프에서 분대를 프로그램으로 연속 삽입 기계를, 필요 다시 만듭니다 테이프로 직접 먹이십시오. 삽입 머리는 꾸준합니다, 회전하는 테이블 움직일 수 있습니다, 포함합니다 수직을 또는 수평한 방향은, PCB에 있는 삽입 분대를 정확하게 지킵니다. 응용 소프트웨어는 1대의 컴퓨터를 통해서 우리의 회사에 의해, 통제합니다 모든 가동을 디자인됩니다.
BXJG-7001 괴상한 모양 삽입 기계
|
삽입 비율 |
12000 pcs/h |
|
비율 비 실행 |
500 이하 ppm |
|
방향 |
0°, 90°, 180° |
|
PCB 크기 |
최대 450mm×450mm |
|
PCB 간격 |
0.79mm-2.36mm |
|
분대 유형 |
대량 소켓, 접촉 스위치. |
|
기계 크기 (L×W×H) |
1800mm×1800mm×1600mm |
|
기계 무게 |
750kg |
|
축선 삽입 |
2-3 |
|
전력 공급 |
220V, AC (단일 위상) 50/60HZ, 1.2KVA |
|
체계 보호 |
UPS는, 기계를 힘 없이 15 분을 달려 둡니다 |
|
작동 힘 |
960W |
|
기압 |
0.4-0.6Mpa |
|
공기 소비 |
0.2m ³ /min |
|
상황 온도 |
5-25℃ |
|
기계 소음 |
50 dB |
|
PCB 먹이기 |
수동/자동 선택할 수 있는 |
|
드라이브 시스템 |
AC 자동 귀환 제어 장치, AC 모터 |
|
작동 널 홀더 |
시계 방향으로 돌거나 왼쪽으로 도는 달리기 |
|
자료 입력 |
입력되는 USB 공용영역 (엑셀 체재) |
|
통제 시스템 |
영국 버전 공용영역 (WINDOWS 시스템 제어 플래트홈) LCD 감시자 |
특징: 진동 지류와 협력하십시오, 분대 (대량 스위치, 어떤 괴상한 모양) 및 급식 삽입 기계를 연속. 기계의 삽입 머리는 Windows 2000 운영 체계, 사용하기 쉬운 공용영역에 12000pcs/h. 응용 소프트웨어 기초의 속도로 PCB에 있는 빨리 분대를 삽입하고, 당신에게 더 좋은 품질 및 고능률을 가져옵니다.
BXJG-9001 작은 구멍/핀 삽입 기계
|
삽입 비율 |
15000 pcs/h |
|
비율 비 실행 |
500 이하 ppm |
|
PCB 취급 |
수동 자동 로드/언로드 |
|
PCB 크기 |
최대 450mm×450mm |
|
PCB 간격 |
0.79mm-2.36mm |
|
분대 유형 |
1.6-3.5mm 리베트, 긴 리베트, 간결 리베트. |
|
기계 크기 (L×W×H) |
1500mm×1450mm×1500mm |
|
기계 무게 |
1500kg |
|
머리 삽입 |
선택 2-3 |
|
전력 공급 |
220V, AC (단일 위상) 50/60HZ, 1.0KVA |
|
체계 보호 |
UPS는, 기계를 힘 없이 15 분을 달려 둡니다 |
|
작동 힘 |
960W |
|
기압 |
0.4-0.6Mpa |
|
공기 소비 |
0.1m ³ /min |
|
상황 온도 |
5-25℃ |
|
기계 소음 |
55 dB |
|
PCB 먹이기 |
수동/자동 선택할 수 있는 |
|
드라이브 시스템 |
AC 자동 귀환 제어 장치, AC 모터 |
|
작동 널 홀더 |
시계 방향으로 돌거나 왼쪽으로 도는 달리기 |
|
자료 입력 |
입력되는 USB 공용영역 (엑셀 체재) |
|
통제 시스템 |
영국 버전 공용영역 (WINDOWS 시스템 제어 플래트홈) LCD 감시자 |
특징: 진동 지류 순서 부피 리베트 (1.6mm-3.5mm), 긴 리베트 (20mm), 또는 기계의 삽입 머리에 끈으로 엮인 리베트 및 급식은 PCB에 있는, 머리 리베트를 두고 리베트를 15000pcs/h. 변화 PCB의 속도로 자동 또는 수동으로 고치기 위하여, 선택적입니다. Windows 2000 운영 체계, 사용하기 쉬운 공용영역에 응용 소프트웨어 기초는, 당신에게 더 좋은 품질 및 고능률을 가져옵니다.
