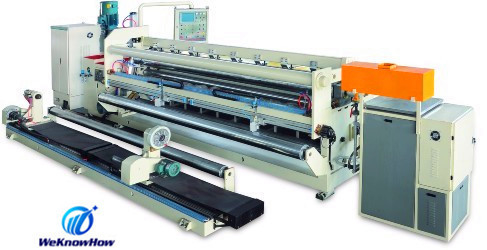

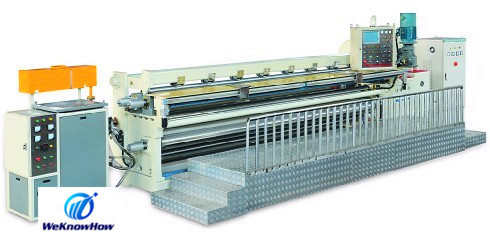

2800mm CNC 감기 기계, 계기 변압기를 위한 손 두드리는 기계

2800mm CNC 감기 기계, 계기 변압기를 위한 손 두드리는 기계

  3.2의 기술적인 매개변수

    ① 기계 주요 기술적인 매개변수

    a. 원료 차원

    서류상 폭 750mm 2500 mm

    간격 0.1 ± 0.005 mm

    안/외부는 직경 ф90 ± 2/ф450 ± 10 mm 감습니다

    알루미늄 호일 폭 150-450 mm

    간격 0.008 mm

    알루미늄 안/외부 직경 ф32/ф40 ± 0.5 mm. Ф50/ф60 ± 0.5

    길이 700-2800 mm

    범위를 가공하는 b.

    완성되는 감싸는 직경 ф60-300 mm

    최대 절단 폭 2500 mm

    600 mm의 최소한도 절단 폭

    가공 좌 둥근 절단기 XB 0 ~ 1100의 범위 mm (근원으로 장비의 중심 선)

    맞은 둥근 절단기 YB 0 ~ 1100 mm의 가공 범위

    (근원으로 장비의 중심 선)

    c. 기계로 가공 정밀도

    ±의 폭 정밀도 0.5 mm

    ±의 직경 정밀도 1개 mm

    ±의 단계 위치 정확도 1개 mm

    끝 deviation≤ 0.5 mm

    ±를 삭감한 후에 0.5 mm 폭 탈선

    D. 생산력

    서류상 속도 1-5m/min

    e. 전기 용량 70KW

    f. 공기 소비 0.25m3/분

    g. 작업대 고도: 1100 mm (기계의 실제 크기를 참조하십시오)

각종 분대의 ② 주요 기술적인 상태

    a. 주요 드라이브 시스템

    끝나는 a.1 직경을 감싸기: ф60~300 mm

    끝나는 a.2 폭을 감싸기: 600~2500 mm

    a.3. 긴장 통제: 50-2500 N

    a.4 갱구 속도: 0-80rpm

    a.5. 주발동기 힘 7.5KW

    a.6 견인 모터 5.5KW

    a.7 산출 토크 3000Nm

    a.8. 브레이크 정확도 1/10 회전

    b. 죄는 장치

    힘 30KN를 누르는 b.1 최대 실린더

    위 누르는 플래트홈 7 ~ 30KN의 힘을 누르는 b.2.the

    b.3 위 누르는 플래트홈 25 º의 최대 그네 각

    c. 난방과 지원 기계장치

    c.1 난방 롤러 온도 110 ± 5 ℃

    c.2 난방 힘 55KW

③ 제어 프로그램 설정 요구 사항

자동 감싸는 기계는 110KV와 220KV 둘 다로 형성됩니다

프로그래머를 감싸는 계기 변압기.

    a. 110KV (관 ¢ 40/¢ 32의 외부 직경)

    b. 220KV (관 외부 직경 ¢ 60/¢ 50)
