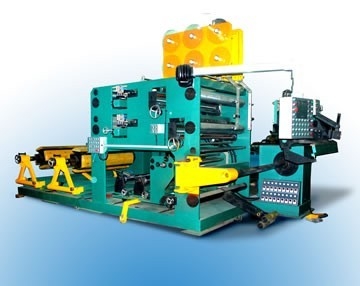

고속 CNC 감기 기계, 자동적인 코일 감기 기계

. N

품목

명세

1

코일 범위

1.1

축 길이

최대: 600 mm

1.2

축 길이 (지도에)

최대: 720 mm

1.3

외부 직경 (철사를 포함하지 않기 위하여)

φ600

1.4

((최대) 최대) 외부 직경

φ620

1.5

(최소한도) 안쪽 직경 (분)

아니 한정된

1.6

코일 유형

원, 타원, 장방형 (코일 weight≤500kg)

2

코일 물자

2.1

구리 알루미늄 호일

width≤600mm, thickness0.3-1.5mm;                             코일 안쪽 직경: Φ400;                                          코일 외부 diameter≤Φ800.

2.2

에나멜을 입힌 철사

철사: MaxΦ0.3-3.0 mm;                                              편평한 철사: 최대 3×12 mm

3

행위 포일 decoiling 장치

압축 공기를 넣은 긴장 방법

3.1

지원 실린더 길이

620 mm

3.2

지원 실린더는 범위를 조정합니다

Φ470-φ520

3.3

(최대) 지원 실린더 짐

1000 KG

3.4

확장 힘

최대: 5000N-M (조정가능한 Stepless)

3.5

긴장 노동 인구

0---0.6 Mpa

4

감기 장치

4.1

풍속

0-20 n/min

4.2

(최대) 작동 토크

≥ 5000 N-M

4.3

풍력

11 KW

4.4

속도 규칙 방법

주파수 stepless 속도 규칙

5

층 절연제 decoiler 장치

5.1

층 insulationinstallation 차축

2 세트

5.2

층 절연제 코일 외부 직경

≤φ400 mm

5.3

층 절연제 코일 안쪽 직경

Φ76 mm

5.4

층 절연제 코일 폭

최대: 620 mm

5.5

Decoiling 방법

기계공 죄기

5.6

감쇠 전면 (2 세트 무소속자)

≤50 N-M

6

장치를 조정하십시오

6.1

방법을 조정하십시오

자동 자동 귀환 제어 장치 모터 체계는 정정합니다

7

전기 장치

PLC 자동차 통제

7.1

조사 손가락

4개의 손가락 (0.0-999.9) (조사 정밀도: 0.1 회전)

7.2

기본적인 기능

개정 가능한 단계 입력, 정전 기억

7.3

일 공용영역

접촉 제어반 (중국어와 영어)

7.4

총 힘

15KW
